輕烴水蒸氣轉化制氫

技術簡介?

一、技術簡介

? ? 天然氣制氫由天然氣蒸汽轉化制轉化氣和變壓吸附(PSA)提純氫氣(H2)兩部分組成，壓縮并脫硫后天然氣與水蒸汽混合后，在鎳催化劑的作用下于750~850℃將天然氣物質轉化為氫氣(H2)、一氧化碳(CO)和二氧化碳(CO2)的轉化氣，轉化氣可以通過變換將一氧化碳(CO)變換為氫氣(H2)，成為變換氣，然后，轉化氣或者變換氣通過變壓吸附(PSA)過程，得到高純度的氫氣(H2)。

? ? 天然氣制氫氣也是一個比較傳統的技術，以前常用于大規模的氫氣供應場合，例如5000m3/h以上的氫氣供應量。我們根據中國氫氣用戶分散而且規模較小的特點，開發了低投資和低消耗的天然氣蒸汽轉化制氫技術，非常適合中小規模的氫氣需求場合。在天然氣豐富的地區，天然氣制氫是比較好的選擇。我公司已經為國內和國外用戶建設了這類裝置和轉讓了技術。

? ? 天然氣制氫的主要技術：

? ? 天然氣蒸汽一段轉化技術，適合中小規模的制氫。

? ? 天然氣蒸汽一段轉化串接純氧二段轉化技術，適合于中大規模的制氫。

? ? 天然氣兩段換熱式轉化技術，適合中等規模的制氫技術。

? ? 天然氣部分氧化制氫，適合大規模的制氫。

? ? 焦爐氣部分氧化制氫，適合焦爐氣資源豐富的地區。

二、技術特點

? 1、采用獨特的熱能回收技術，將轉化爐的熱效率提高。

? 2、設計優良的廢熱鍋爐，為制氫裝置的長周期運轉，提供可靠的保障。

? 3、專有的轉化爐煙氣流動方式，燃料氣的消耗更低。

? 4、無擾動切換吸附塔的變壓吸附(PSA)提純氫氣大大提高了系統的可靠性。

? 5、氫氣規模：50~1,000m3/h ? ?氫氣純度：99~99.999% ? ?氫氣壓力：0.5~3.5MPa

三、適用領域

? ? 雙氧水、山梨醇、TDI、MDI、苯胺加氫等精細化工或醫藥中間體加氫過程，煉油廠加氫過程等。

流程示意

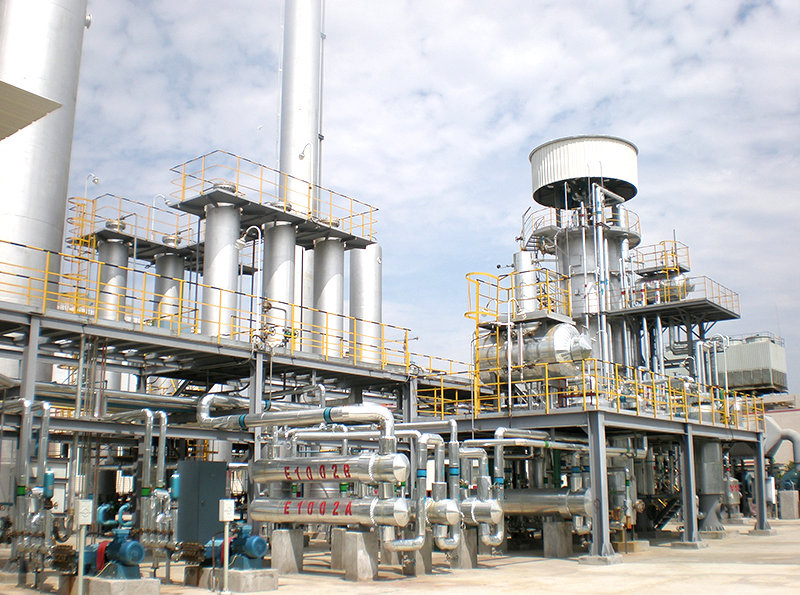

典型業績
