技術簡介?
一、技術簡介
? ? 本工藝以來源方便的甲醇和脫鹽水為原料,在220~280℃下,專用催化劑上催化轉化為組成為主要含氫和二氧化碳轉化氣,其原理如下:
? ? 主反應: CH3OH=CO+2H2 +90.7 KJ/mol
? ? ? ? ? ? ? ? ? CO+H2O=CO2+H2 -41.2 KJ/mol
? ? 總反應: CH3OH+H2O=CO2+3H2 +49.5 KJ/mol
? ? 副反應: 2CH3OH=CH3OCH3+H2O -24.9 KJ/mol
? ? ? ? ? ? ? ? ? CO+3H2=CH4+H2O -+206.3KJ/mol
? ? 上述反應生成的轉化氣經冷卻、冷凝后其組成為
? ? ?H2 ? ?73~74%
? ? ?CO2 ? 23~24.5%
? ? ?CO ? ? ~1.0%
? ? ?CH3OH ?300ppm
? ? ?H2O ? 飽和
? ? 該轉化氣很容易用變壓吸附等技術分離提取純氫。
? ? 目前國內應用此技術的企業已近百家,通過幾年來的運轉證明,本工藝技術成熟、操作方便,運轉穩定。
?1、甲醇蒸汽在專用催化劑上裂解和轉化一步完成。
?2、采用加壓操作,產生的轉化氣不需要進一步加壓,即可直接送入變壓吸附分離裝置,降低了能耗。
?3、與電解法相比,電耗下降90%以上,生產成本可下降40~50%,且氫氣純度高。與煤造氣相比則顯本工藝裝置簡單,操作方便穩定。煤造氣雖然原料費用稍低,但流程長投資大,且污染大,雜質多,需脫硫凈化等,對中小規模裝置不適用。
?4、專用催化劑具有活性高、選擇性好、使用溫度低,壽命長等特點。
?5、采用導熱油作為循環供熱載體,滿足了工藝要求,且投資少,能耗低,降低了操作費用。

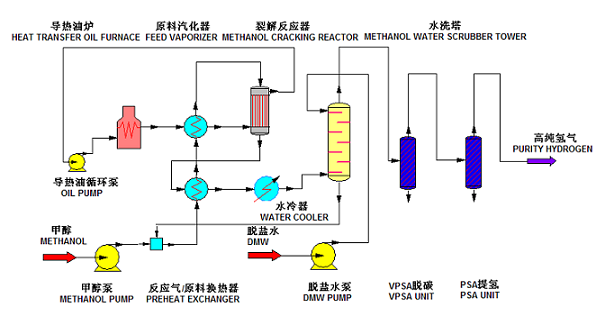

流程示意

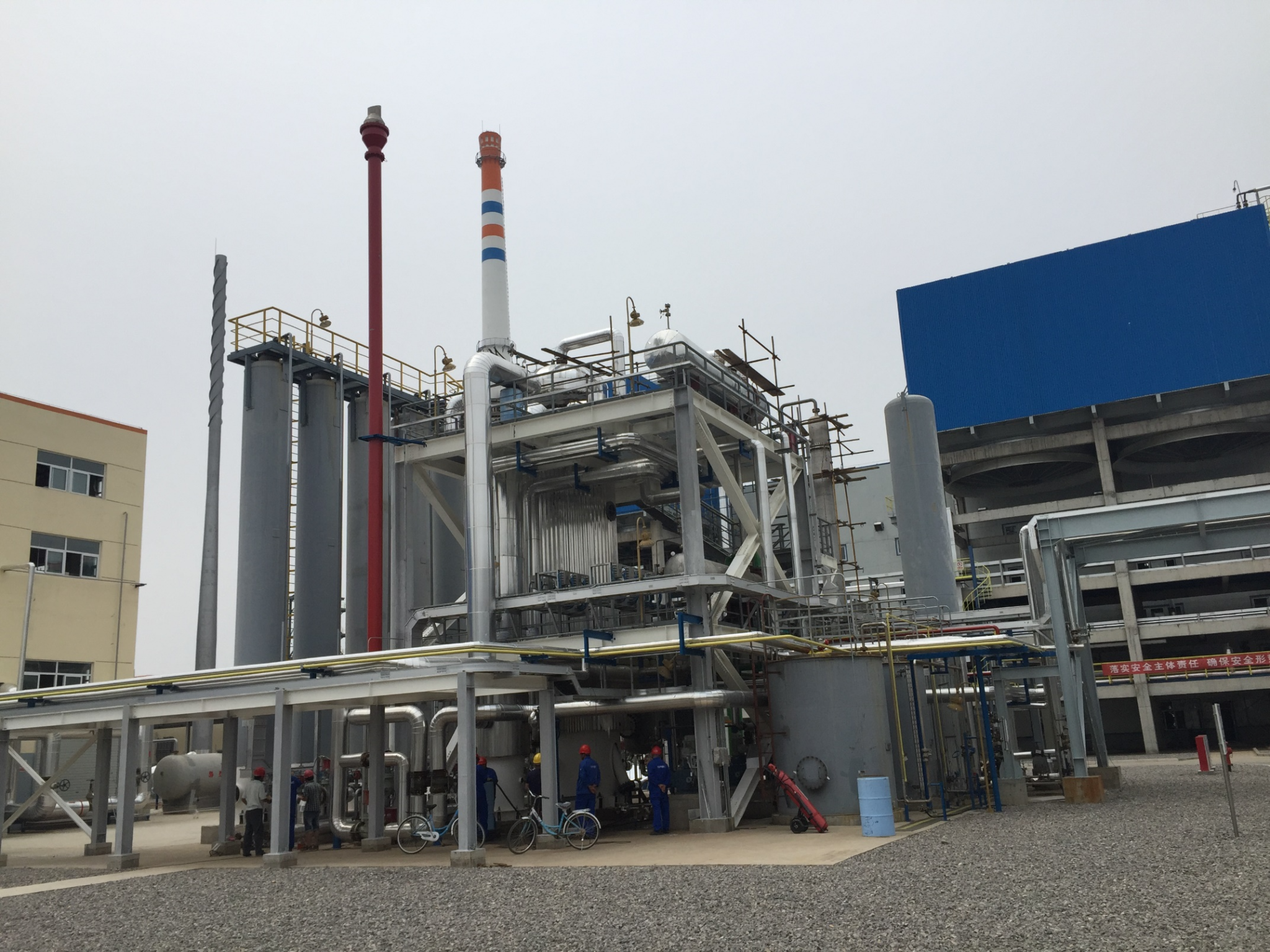

典型業績
1 | 大唐電力化工公司 | 10000Nm3/h | 甲醇尾氣 | 99.9% | PSA(5.0MPa.G) |
2 | 泰州石化公司 | 700Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
3 | 山東東明玉皇化工公司 | 400Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
4 | 山東博興華潤油脂限公司 | 1000Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
5 | 遼寧盤錦宏達石化公司 | 5000Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
6 | 山東東營澳星石化公司 | 6000Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
7 | 山東河濱石化公司 | 8000Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
8 | 山東東營三合石化公司 | 12000Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
9 | 臺灣班順化工有限公司 | 800Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
10 | 泰國SIAM SORBITOL CO.,LTD. | 300Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
11 | 珠海長成化學有限公司 | 3000Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
12 | 山東??迫鹆质?/span> | 4500Nm3/h | 甲醇 | 99.99% | 甲醇裂解+PSA |
